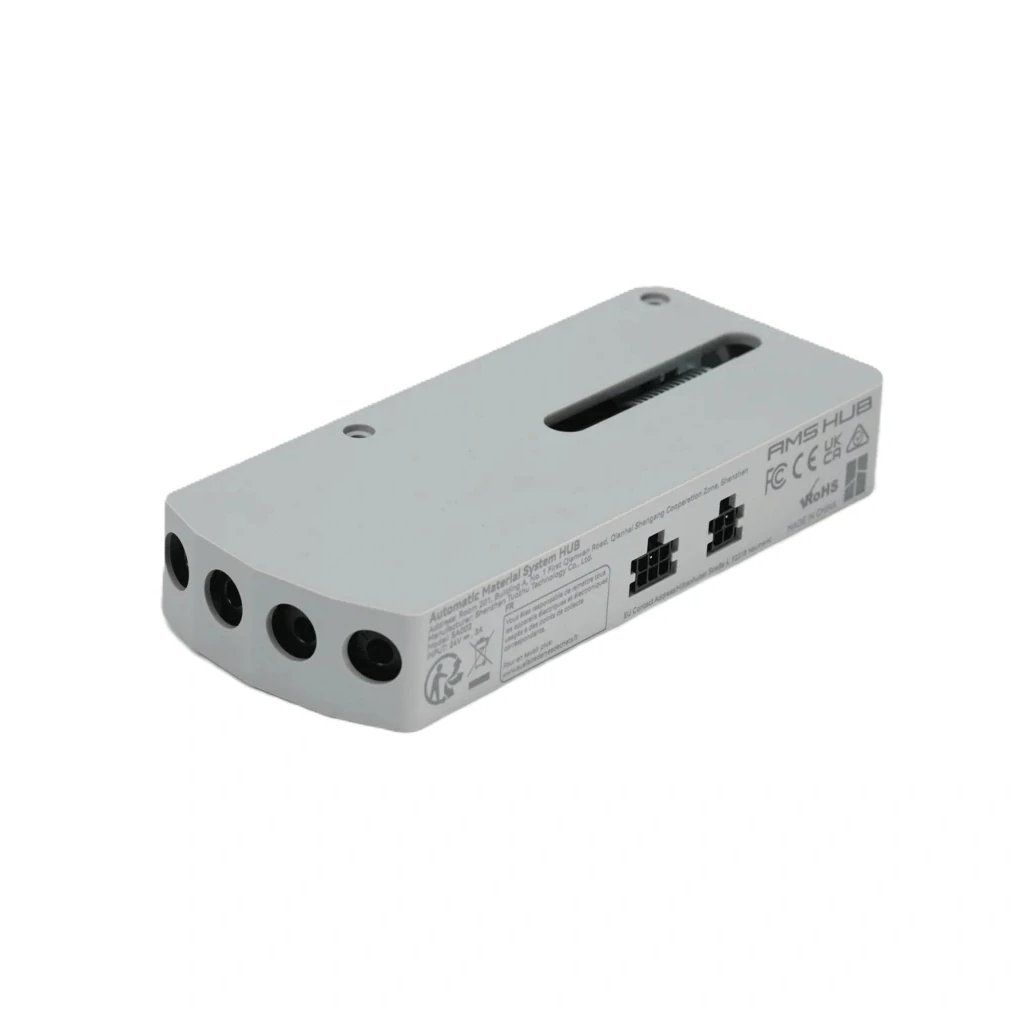

Bambu Lab AMS Hub

AMS Hub od Bambu Lab umožňuje rozšíriť kapacitu AMS z jednej jednotky AMS (4 kanály) až na štyri jednotky AMS (16 kanálov). Tým sa zvyšuje rýchlosť doplňovania cez viacero jednotiek AMS a zlepšuje sa prenos signálu prostredníctvom vyrovnanej redundancie.

Pozor! AMS Hub obsahuje všetko príslušenstvo potrebné na pripojenie dvoch (!) jednotiek AMS k tlačiarni. Na integráciu ďalších jednotiek AMS sú potrebné ďalšie Bus káble a PTFE hadičky. Na prevádzku celkovo štyroch jednotiek AMS sú potrebné ďalšie dva 6-pinové Bus káble a dve PTFE hadice, každá dlhá 2 metre.

Poznámka: integrovaný vyrovnávač tlačiarne štandardne podporuje iba jednu jednotku AMS. Pomocou AMS Hubu je možné pripojiť až štyri jednotky AMS!

⇒ Vstup: 24 V 3 A

Inštalácia

1. Namontujte AMS Hub na zadnú stranu tlačiarne namiesto filamentového zásobníka. Pripojte AMS Hub k tlačiarni pomocou príslušného 4-pinového kábla Bambu Lab. Na pripojenie AMS Hubu k prvej jednotke AMS použite 6-pinový kábel Bambu Lab. Ďalšie jednotky AMS by mali byť tiež zapojené do série pomocou 6-pinového kábla.
2. Na pripojenie AMS Hubu k vzduchovej prípojke na zadnej strane tlačiarne použite príslušnú teflónovú hadičku. PTFE hadičku veďte medzi 4-kolíkovým konektorom a držiakom cievky, aby ste minimalizovali odpor.
3. Vyberte vhodnú dĺžku PTFE hadičky v závislosti od umiestnenia tlačiarne a jednotiek AMS. Hadička by mala byť čo najkratšia a najrovnejšia, aby sa znížil odpor pri podávaní.

Obsah

• 1x AMS Hub
• 1x Bus kábel 2x6-pin, dĺžka 1,5 m
• 1x PTFE hadička
• 2x Skrutka M3x28
